سنسورهای سیستم امنیتی آژاکس از سیگنال رادیویی برای ارتباط دوطرفه با هاب(پنل مرکزی دزدگیر آژاکس) استفاده میکنند. هاب(Hub)، پنل مرکزی دزدگیر آژاکس، دستورات را به دستگاهها ارسال میکند، تنظیمات سنسورها را تغییر میدهد و ارتباط با دستگاهها و سنسورهای موجود در شبکه را به طور مداوم بررسی میکند.
سنسورهای دزدگیر آژاکس اطلاعات و هشدارهای ایجاد شده را فورا از طریق سیگنال رادیویی Jeweller برای هاب ارسال میکنند. ارتباط پایدار و قابل اعتماد یک عامل کلیدی موثر در عملکرد یک سیستم امنیتی مخصوصا سیستمهای امنیتی بیسیم است. بنابراین رعایت قواعد و قوانین مربوط به سیستمها و پروتکلها از الزامات نصب سیستم امنیتی آژاکس است.
در این مقاله قصد داریم توضیح دهیم که یک متخصص نصب سیستمهای امنیتی آژاکس(Ajax Security System) چه نکاتی را باید هنگام جانمایی و نصب سنسورها مورد توجه قرار دهد. تا ارتباط رادیویی بین دستگاههای آژاکس دچار مشکل نشود.
ساختار شبکه رادیویی آژاکس
دستگاههای سیستم امنیتی آژاکس از پروتکل ارتباطی Jeweller برای ایجاد یک ارتباط دوطرفه بین سنسور و پنل مرکزی دزدگیر استفاده میکنند. سیگنال رادیویی هاب آژاکس(Ajax Hub) این امکان را دارد تا صورت نیاز با استفاده از رکس(Ajax Rex)، ارتقاء دهنده سیگنال رادیویی آژاکس، محدوده پوشش هاب را افزایش دهید.
در سیستم امنیتی آژاکس(Ajax Security System) شما میتوانید، حداکثر ۲۰۰عدد دستگاه(شامل سنسور، آژیر، ریموت، و سایر تجهیزات آژاکس) را به هاب متصل کنید. از این تعداد حداکثر ۵عدد میتواند ارتقاء دهنده سیگنال رادیویی(رکس | Rex) و حداکثر ۱۵عدد آژیر باشد، در تعداد باقی دستگاهها محدودیتی وجود ندارد
پروتکل رادیویی Jeweller از فرکانسهای رادیویی ۸۶۸ مگاهرتز یا ۹۱۵ مگاهرتز (متناسب با منطقهای که در آن هستید) استفاده میکند. حداکثر برد ارتباطی بین دستگاهها در شرایط ایدهآل برابر با ۲۰۰۰متر است(البته این مقدار در دستگاههای آژاکس متفاوت است).
در کنار سیگنال رادیویی Jeweller، برخی از دستگاههای آژاکس از یک پروتکل رادیویی دیگر به نام Wings استفاده میکنند. این پروتکل نیز به صورت اختصاصی برای انتقال تصاویر چشمیدوربیندار(MotionCam) و چشمی دوربیندار فضایباز(MotionCam Outdoor) به هاب۲(Hub2) یا هاب۲پلاس(Hub2 Plus) استفاده میشود.
توسعه دهنده سیگنال رادیویی آژاکس(رکس | Rex) فقط قابلیت اتصال به انواع پنل مرکزی(هابها) را دارد. این به این معنی است که شما نمیتوانید دو رکس را به یکدیگر متصل کنید و هرکدام از این دو باید جداگانه با هاب ارتباط برقرار کنند.
همچنین سنسورهای دوربیندار آژاکس نمیتوانند از طریق رکس به هاب متصل شوند و برای ارتقاء قدرت سیگنال سنسورهای دوربیندار باید از رکس۲(Ajax Rex2) استفاده کنید.
مواردی که قبل از نصب سنسورها باید بدانید!
درک اصول اولیه ارتباط رادیویی و عوامل موثر بر پایداری آن ضروری است. دانستن ویژگیها و محدودیتهای الکترونیکی هنگام استفاده از ارتباطات رادیویی نیز ضروری است.
ارتباطات رادیویی به چه صورت عمل میکنند؟
پاسخ دقیق این سوال را میتوانید در صفحه محدوده ارتباط رادیویی آژاکس مطالعه کنید. در این صفحه به مفاهیم کلیدی مانند: تداخل سیگنال، پرش فرکانس، تضعیف، جذب و بازتاب سیگنال توسط موانع پرداختهایم. مطالعه این صفحه میتواند به تعیین این مورد که نیاز به ارتقاءدهنده سیگنال(رکس | Rex) وجود دارد یا خیر، درمرحله برنامهریزی اولیه نصب کمک کند.
صفحه محدوده ارتباط رادیویی آژاکس را مشاهده کنید.
آشنایی با پتانسیل و ویژگیهای پروتکل رادیویی دزدگیر آژاکس
به این دلیل که ارتباط دستگاههای آژاکس به صورت دوطرفه میباشد. حداکثر برد ارتباطی بین هاب و یک دستگاه آژاکس توسط برد دستگاهی که پتانسیل کوتاهتری دارد مشخص میشود. به عنوان مثال: اگر برد هاب۲(Ajax Hub2) ۲۰۰۰متر باشد و برد صفحه کلید(Ajax KeyPad) ۱۷۰۰متر باشد. حداکثر برد ارتباطی(درشرایط ایدهآل) بین این دو دستگاه ۱۷۰۰ متر خواهد بود.
حداکثر برد ارتباطی دستگاه آژاکس بر روی بستهبندی محصول، در دفترچه راهنما داخل بستهبندی، در صفحه محصول و دفترچه راهنمای محصول که در وبسایت قرار دارد، ذکر شده است. دفترچههای راهنمای کاربر علاوهبر ویژگیها و قابلیتهای محصولات، توصیههایی که هنگام نصب باید رعایت شوند را نیز فهرست کردهاند. چند نمونهاز این توصیهها که برای تمام دستگاههای بیسیم مشترک هستند را میتوانید در مثال زیر مشاهده کنید.
بهعنوانمثال، نصب دستگاههای بیسیم را در شرایط زیر توصیه نمیکنیم:
فاصله بسیار نزدیک به هاب یا رکس(فاصله کمتر از یک متر نباید باشد).
نزدیک اجسام فلزی و آینههای بزرگ و همچنین در محفظهها و کابینتهای فلزی.
نزدیک کابلهای برق، روتر و مودم و سایر وسیلههای الکترونیکی مشابه.
نصب بهصورت افقی یا وارونه، درصورتی که دستگاه به این صورت طراحی نشده باشد.
هنگام انتخاب مکان مناسب برای سنسورهای حرکتی دوربیندار، توصیه میشود فاصله یک متر یا بیشتر بین این سنسورها و سایر دستگاههای آژاکس رعایت شود.
دفترچه راهنمای کاربر دستگاههای آژاکس را پیش از نصب مطالعه کنید.
چگونه برای نصب سیستم آماده شویم؟
برای اطمینان از داشتن ارتباط پایدار سیگنال رادیویی آژاکس در همان مراحل ابتدایی باید با نظرخواهی از کارفرما محلهای نصب سنسورهای و تجهیزات را مشخص کنید. در مرحله بعدی به وسیله ابزار تست سیگنال در اپلیکیشن آژاکس محلهای در نظر گرفته شده را تست کنید.
اگر در محل پروژه شما پیش از این سیستمهای قدیمی یا سیمی نصب شده باشد میتوانید تجهیزات آژاکس را در همان محل سنسورهای قبلی نصب کنید اما باتوجه به این که سنسورهای آژاکس عملکرد متفاوتی نسبت به سایر دزدگیرها دارند ممکن است همان نقاط برای نصب تجهیزات آژاکس مناسب نباشد.بنابراین شما با توجه به نیاز کارفرما و پتانسیل سنسورهای آژاکس محل نصب سنسورها و تجهیزات را مشخص کنید.
مصاحبه با مشتریان
این موضوع که کارفرمای شما به عنوان کاربر سیستمی که شما میخواهید نصب کنید چه انتظاراتی از یک سیستم امنیتی دارد و چگونه از آنها استفاده خواهد کرد بسیار مهم است. این عوامل در سیستمهایی با وسعت بالاتر و ساختمانهای چند طبقه اهمیت بیشتری دارد.
اگر قصد دارید از پارکینگ هم محافظت کنید و در آن سنسوری نصب کنید این مورد را در نظر بگیرید که خودروهایی که در آن پارک خواهند شد نیز در مسیر سیگنال رادیویی قرار خواهند گرفت. در نظر گرفتن این موارد احتمالی میتواند از به وجود آمدن خطاها در آینده جلوگیری کند.
اگر پس از نصب سنسور، شرایط محیطی تغییر کند(مانند تابش نور خورشید و بازتاب بسیار زیاد آن، آینه، کمد و کشوهای دربها، کابینتهای فلزی و قفسهها) امکان تضعیف و یا قطع شدن سیگنال وجود دارد، پس باید به مشتری اطلاعداده شود تا در برخی از موارد در تغییر مکان قرارگیری اجسام دقت داشته باشد.
با در نظر گرفتن مواردی که امکان تاثیرگذاری برروی سیگنال رادیویی آژاکس را دارند میتوانید از خطاهایی که در آینده ممکن است برای سیستم شما رخ دهد جلوگیری کنید.
تست قدرت سیگنال Jeweller
تست قدرت سیگنال شامل بازدید یک نصاب سیستمهای امنیتی آژاکس از محل پروژه است. این بازدید به منظور سنجش نویز محل و شناسایی مناطق بدون سیگنال برای بررسی کیفیت ارتباط اینترنت سیمکارت هاب است. پس از اطمینان از محل نصب هاب(Hub) نوبت به سنسورها و سایر تجهیزات میرسد که باید اطمینان حاصل کنید تا تحت پوشش سیگنال رادیویی آژاکس(Jeweller) باشد.
برای تست ارتباط رادیویی آژاکس چه مواردی مورد نیاز است؟
برای تست ارتباط رادیویی آژاکس در یک مرکز کوچک یک پنل مرکزی آژاکس(هاب | Hub) و یکی از سنسورهای آژاکس کافی است. به عنوان مثال: در یک پروژه از هاب و یک سنسور شکستن شیشه استفاده میشود. سنسور شکستن شیشه(GlassProtect) حداکثر برد ارتباطی ۱۲۰۰متر دارد.
اگر در پروژهی خود از سنسورهای حرکتی دوربیندار استفاده میکنید نیاز است علاوه بر تست سیگنال رادیویی Jeweller(سیگنال رادیویی Jeweller برای انتقال هشدارهای سنسور استفاده میشود) باید از تست سیگنال رادیویی Wings(سیگنال رادیویی Wingsبرای انتقال تصاویر از چشمیهای دوربیندار به هاب استفاده میشود) نیز استفاده کنید.
از افزایش دهنده سیگنال رادیویی آژاکس(رکس | Rex) نیز در مراکز بزرگ و یا مراکزی که از نظر ارتباط رادیویی پیچیده هستند استفاده میشود.
تست ارتباط رادیویی آژاکس چگونه انجام میشود؟
هابی که مورد تست و بررسی قرار میگیرد باید در نقطه بهینه قرار گرفته باشد تا حداقل موانع بین هاب و سایر دستگاههای آژاکس وجود داشته باشد. همچنین محل مورد نظر برای هاب باید امکان اتصال برق شهری و اتصال به اینترنت از طریق کابل شبکه را، فراهم کند. همچنین سیگنال Wi-Fi(برای هابهایی که از Wi-Fi پشتیبانی میکنند) باید سطح پایدار و مطلوبی داشته باشند و سیگنال سیمکارتهایی که در هاب قرار گرفتهاند نیز در یک سطح پایدار و قابل قبول قرار داشته باشند.
اگر مدل هاب شما از دو سیمکارت پشتیبانی میکند بهتر است دو سیمکارت از دو اپراتور متفاوت باشد تا در صورت از دسترس خارج شدن یکی، دیگری به عنوان ارتباط پشتیبان وجود داشته باشد.

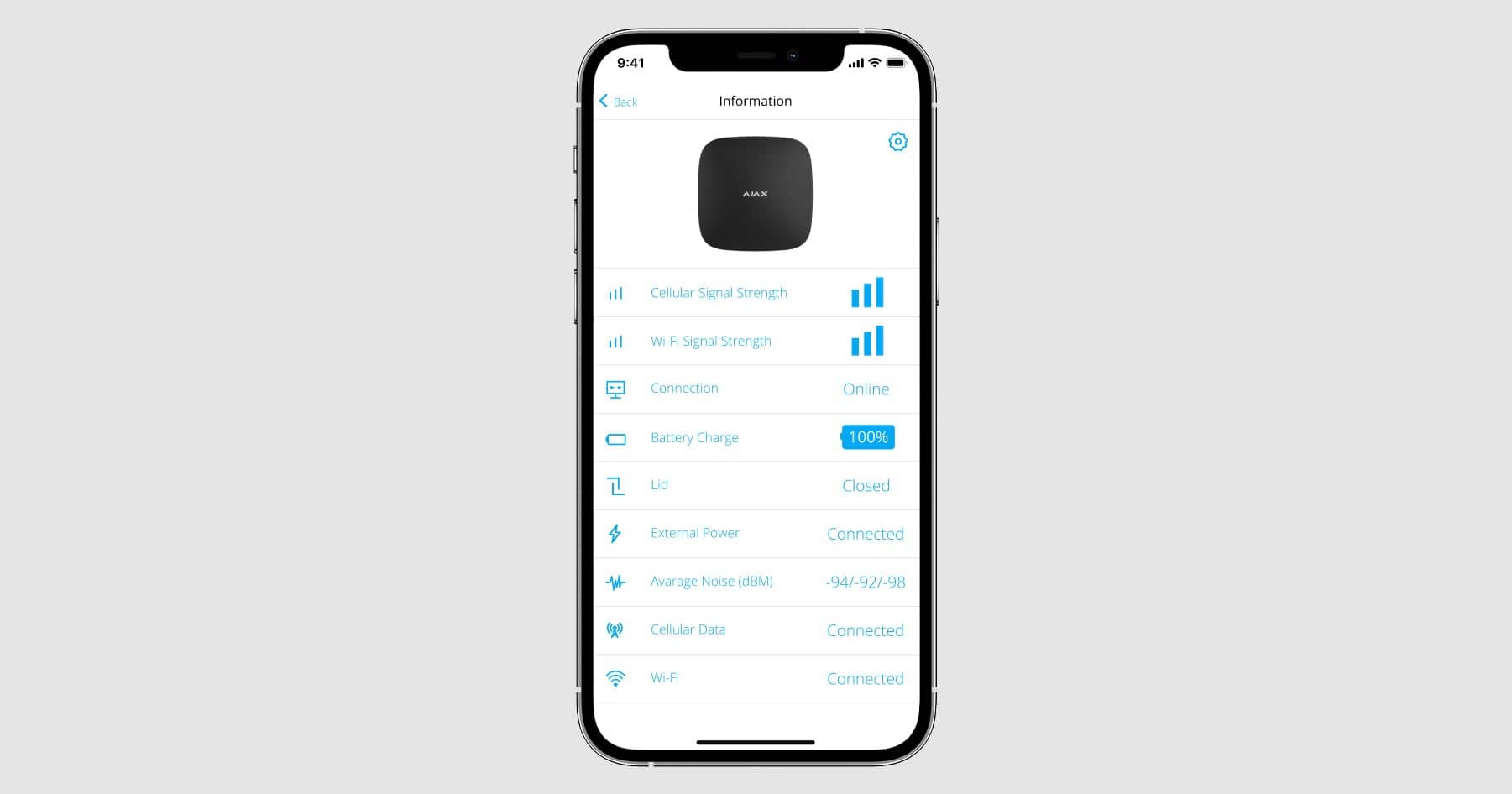

در صفحه اطلاعات هاب(در اپلیکیشن آژاکس) مقادیر متوسط نویز(Average Noise)(میزان مجاز برای متوسط نویز بالای ۸۰- دسیبلمتر میباشد) و قدرت سیگنال سیمکارت(میزان پیشنهادی حداقل ۲خط میباشد) و قدرت سیگنال Wi-Fi به صورت آنلاین ارزیابی و نمایش داده میشوند.
از طریق بخش تنظیمات هر سنسور، میتوانید تست قدرت سیگنال آژاکس(Jeweller Signal Strength Test) را انجام دهید و با آگاهی داشتن از میزان قدرت سیگنال سنسور در مکانهای مختلف میتوانید بهترین مکان را برای دستگاه خود انتخاب کنید. قدرت دریافت سیگنال باید در مدت زمان ۲الی۳ دقیقه در تمام مناطقی که برای سنسور در نظر گرفتید مورد بررسی قرار گیرد.
اگر محلی که برای سنسور انتخاب کردهاید تحت پوشش سیگنال رادیویی پایدار نباشد، میزان سیگنال نمایش داده شده در اپلیکیشن برابر یک بار(یک خط از سه خط آنتن) خواهد بود. در این حالت باید سنسور یا هاب را جابجا کنید یا از ارتقاءدهنده سیگنال رادیویی استفاده کنید.دقت داشته باشید که اگر هاب را جابجا کنید باید تست قدرت سیگنال رادیویی آژاکس(Jeweller Signal Strength Test) را برای تمامی دستگاهها مجددا انجام دهید.
برای چشمیهای دوربیندار گزینه تست قدرت سیگنال Wing به منوی تنظیمات چشمی دوربیندار اضافه میشود که برای تست قدرت سیگنال ارسال تصاویر استفاده میشود.
هاب | هاب پلاس | هاب ۲ | هاب ۲ پلاس | |
|---|---|---|---|---|
دستگاهها
| ۱۰۰ | ۱۵۰ | ۱۰۰ | ۲۰۰ |
پشتیبانی از چشمیهای دوربیندار
| ندارد | ندارد | دارد | دارد |
توسعهدهنده سیگنال رادیویی(رکس)
| ۱ | ۵ | ۵ | ۵ |
Wi-Fi
| ندارد | دارد | ندارد | دارد |
سیمکارت
| ۲G
۱ سیمکارت | ۲G / ۳G
۲سیمکارت | ۲G
۲سیمکارت | ۲G/ ۳G/ ۴G (LTE)
۲ سیمکارت |
نصاب سیستم امنیتی آژاکس یک طرح دقیق از محل قراردادن سنسورها و سایر تجهیزات ترسیم میکند و در صورت لزوم از نقاط و مکانهای مورد نظر عکسبرداری میکند. همچنین میتواند با ارسال تصاویر پروژه به پشتیبانی شرکت در مورد سنسورهای مناسب برای آن محل مشاوره بگیرد.
برای اطمینان از ارتباط رادیویی پایدار چه مواردی باید در نظر گرفته شود؟
نصاب سیستمهای امنیتی آژاکس به هیچ وجه نباید بدون بررسی کردن وضعیت سیگنال اقدام به جانمایی و نصب سنسورها کند. برای جلوگیری از هرگونه مشکل احتمالی که ممکن است در آینده برای سیستم و ارتباط دستگاهها رخ دهد، باید نکات مهم را در نظر بگیرید.
قبل از نصب و محکم کردن سنسور توسط پیچ و رولپلاک حتماً تست قدرت سیگنال آژاکس(Jeweller Signal Strength Test) را انجام دهید و پس از اطمینان پیداکردن سنسور را محکم کنید. به طور موقت میتوانید از نوارچسب دوطرفه برای نصب استفاده کنید و تست قدرت سیگنال آژاکس(Jeweller Signal Strength Test) را انجام دهید. پس از انجام آزمایش باید قدرت فرستنده سیگنال(Signal Attenuation test) را مجددا روی حالت خودکار(Auto) قرار دهید.
اگر نتیجه بهدستآمده از سیگنال رادیویی رضایتبخش نباشد، باید دستگاه را جابهجا کنید. چنانچه این جابهجایی کمکی به شما نکرد، باید از ارتقاءدهنده سیگنال رادیویی(رکس | Rex) استفاده کنید.
در صورت جابهجایی هاب باید دوباره ارتباط تمام دستگاهها را مورد بررسی قرار دهید.
دستگاهها را پس از انجام تست قدرت سیگنال Jeweller و موفقیت آمیز بودن، میتوانید با استفاده از پیچ و رولپلاک یا چسب دوطرفه به سطح متصل کنید.
نکات موردتوجه هنگام نصب
۱. حتماً قبل از نصب دفترچه راهنمای دستگاههای آژاکس را مطالعه کنید. همچنین میتوانید در صفحه اینستاگرام ما محتواهای آموزشی که برای هر محصول قرار داده شده را مشاهده کنید – مشاهده این محتواها باعث کاهش اشتباهات رایج و نداشتن بازخورد منفی از جانب مشتریها خواهد بود.
۲. اتکا به ارتباطات رادیویی برای برخی از مکانها گزینه مناسبی نیست به عنوان مثال ارائه ارتباط رادیویی پایدار در سولههای فلزی که در آن قفسهها و قطعات فلزی رویهم قرار گرفتهاند، بسیار دشوار است. در این گونه پروژهها میتوانید سنسورهای سیمی و بیسیم را ادغام کنید و سنسورهای سیمی را با استفاده از ماژول یکپارچهسازی به هاب آژاکس متصل کنید.
۳. اگر پس از نصب هاب اعلانی مبنیبر بالا بودن میزان نویز ارسال میکند. به احتمال زیاد دستگاهی که از سیگنال Jeweller استفاده میکند در فاصلهی بسیار نزدیک به هاب نصب شده است و باعث ایجاد نویز میشود. در این مواقع باید عواملی که باعث ایجاد نویز میشوند و در نزدیکی هاب قرار دارند جابجا کنید.
۴. اگر تمام مواردی که در این مقاله گفته شد را انجام دادید ولی همچنان سطح سیگنال بسیار ناپایدار است و دستگاه به طور ناگهانی ارتباط خود را از دست میدهد. اما سطح نویز دستگاه طبیعی نشان داده میشود، ممکن است دستگاه شما ایراد سختافزاری داشته باشد. باید حتماً با پشتیبانی محصول خود تماس حاصل فرمایید.
۵. این تصور وجود دارد که شارژ کم باتری بر کیفیت ارتباط دستگاههای آژاکس تاثیر میگذارد. در اینجا باید بگوییم که این یک فرضیه کاملا اشتباه میباشد. اگر مشکلات مربوط به قدرت یا پایداری سیگنال دارید موارد دیگر را باید بررسی کنید.
